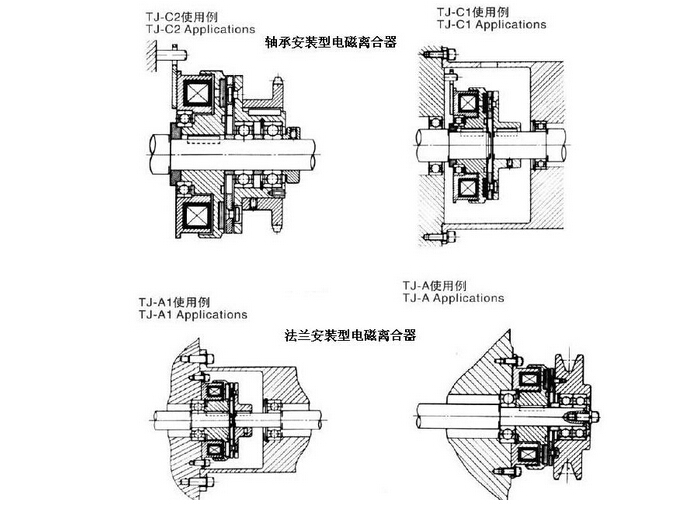

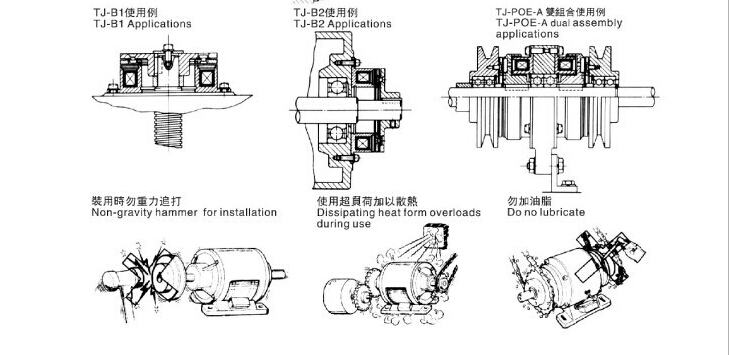

電磁制動器離合器結構安裝示意圖

電磁制動器、電磁離合器的結構特性參數如下：

1、銜鐵吸引時間，從剛通電到銜鐵吸合開始產生摩擦力矩時所需要的時間；

2、力矩產生的時間也可以稱之為接通時間，從通電開始到摩擦力矩達到80%額定動摩擦力矩所需要的時間；

3、力矩消失時間，或者斷開時間，從切斷電流開始到降力10%額定力矩所需要的時間；4、連結時間，從生產摩擦力矩開始到連續過程結束所以需要的時間；

4、起動時間，從通電開始到主動側和被動側以同一轉速回轉所需要的時間；

5、釋放時間，從切斷電流開始到降為空轉力矩所以需要的時間；

電磁離合器的動作比較迅速，適用于要求響應速度快的控制系統，但其動作時間會隨著負載條件而變化。如何要縮短吸引時間，使用力矩上升一些的話，可以采用快速勵磁路線或者過電壓勵磁路線。
