干式單板電磁離合器的安裝方式
發布時間：2017-06-28 新聞來源：：東莞天機傳動官網
關于干式單板電磁離合器的安裝方式，首先我們需要了解干式單板電磁離合器的工作原理和特點，這樣才能正確的知道干式單板電磁離合器的安裝方式和安裝方法步驟。更多詳細電磁離合器技術資訊和產品需求請來電咨詢我們：180-2828-7736。
干式單板電磁離合器是靠線圈的通斷電來控制離合器的接合與分離。電磁離合器可分為：干式單片電磁離合器，干式多片電磁離合器，濕式多片電磁離合器，磁粉離合器，轉差式電磁離合器等。電磁離合器工作方式又可分為：通電結合和斷電結合。
干式單板電磁離合器的特點
1、高速響應：因?yàn)槭歉墒筋?lèi)所以扭力的傳達很快，可以達到便捷的動作。
2、耐久性強：散熱情況良好，而且使用了高級的材料，即使是高頻率，高能量的使用，也十分耐用.
3、組裝維護容易：屬于滾珠軸承內藏的磁場線圈靜止形，所以不需要將中蕊取出也不必利用碳刷，使用簡單。
4、動作確實：使用板狀彈片，雖有強烈震動亦不會產生松動，耐久性佳。

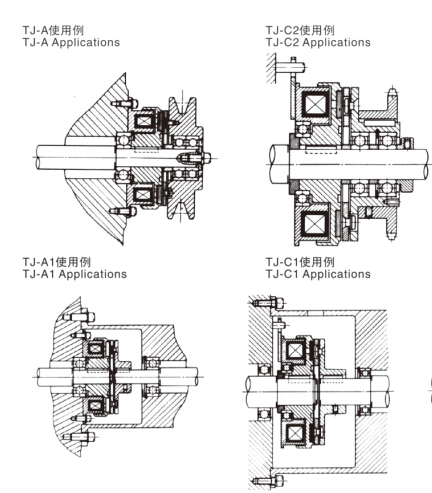

東莞天機傳動干式單板電磁離合器的安裝形式分為軸承安裝型與法蘭安裝型兩種。軸承安裝的轉子與定子是連體的不分開，轉子固定于傳動軸上，如下圖安裝示例的TJ-C、TJ-C2（附軸承導座或者鋁導座）。法蘭安裝型的定子、轉子沒有連體，法蘭固定于安裝板，轉子固定于傳動軸上，如下圖安裝示例的TJ-A、TJ-A1（附帶鋁合金導座）。
注意，由于TJ-C、TJ-C2的轉子與定子是連體的，沒有法蘭，當轉子在運轉的時候，會帶動定子一起運轉，因此需要有掛鉤固定定子，防止定子隨著轉子轉動。
干式單板電磁離合器的安裝方式如下：
干式單板電磁離合器是靠線圈的通斷電來控制離合器的接合與分離。電磁離合器可分為：干式單片電磁離合器，干式多片電磁離合器，濕式多片電磁離合器，磁粉離合器，轉差式電磁離合器等。電磁離合器工作方式又可分為：通電結合和斷電結合。
干式單板電磁離合器的特點
1、高速響應：因?yàn)槭歉墒筋?lèi)所以扭力的傳達很快，可以達到便捷的動作。
2、耐久性強：散熱情況良好，而且使用了高級的材料，即使是高頻率，高能量的使用，也十分耐用.
3、組裝維護容易：屬于滾珠軸承內藏的磁場線圈靜止形，所以不需要將中蕊取出也不必利用碳刷，使用簡單。
4、動作確實：使用板狀彈片，雖有強烈震動亦不會產生松動，耐久性佳。
東莞天機傳動干式單板電磁離合器的安裝形式分為軸承安裝型與法蘭安裝型兩種。軸承安裝的轉子與定子是連體的不分開，轉子固定于傳動軸上，如下圖安裝示例的TJ-C、TJ-C2（附軸承導座或者鋁導座）。法蘭安裝型的定子、轉子沒有連體，法蘭固定于安裝板，轉子固定于傳動軸上，如下圖安裝示例的TJ-A、TJ-A1（附帶鋁合金導座）。
注意，由于TJ-C、TJ-C2的轉子與定子是連體的，沒有法蘭，當轉子在運轉的時候，會帶動定子一起運轉，因此需要有掛鉤固定定子，防止定子隨著轉子轉動。
干式單板電磁離合器的安裝方式如下：
